Manomètre sec ou utilitaire : connaissances essentielles pour les ingénieurs et les acheteurs

Que vous appeliez cela unManomètre sec ou utilitaire, cet instrument est le cheval de bataille d'innombrables systèmes industriels, commerciaux et CVC. Dans ce guide complet, nous disséquons la signification, comparons les versions sèches et remplies de liquide, énumérons les avantages et les inconvénients, répondons aux questions critiques et présentons un approvisionnement fiable auprès deNingbo Rising Instrument Co., Ltd.Tout ce que vous devez savoir avant votre prochain achat, le tout au même endroit.

❓ Qu'est-ce qu'un « manomètre sec ou utilitaire » exactement ?

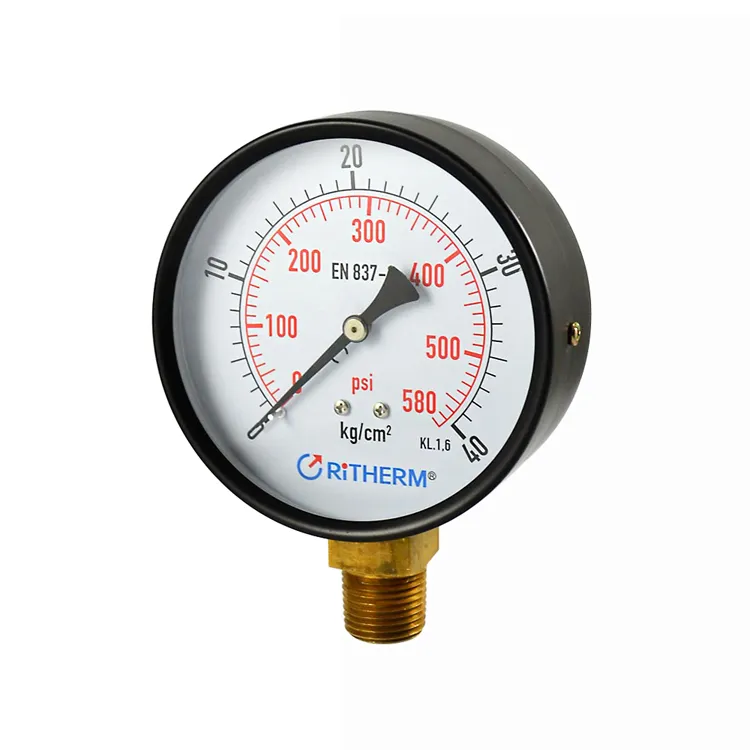

A Manomètre sec ou utilitairefait référence à un manomètre dont le mécanisme interne (généralement le tube de Bourdon, le mouvement et le cadran) fonctionne dans l'air ou le gaz – sans aucun fluide amortisseur comme la glycérine ou l'huile de silicone. Il est appelé « utilitaire » car il est conçu pour des applications générales où des vibrations modérées, de faibles pulsations et des fluides non corrosifs sont présents. Ces jauges sont économiques, légères et faciles à lire. Ce sont les indicateurs de pression les plus courants dans les compresseurs d’air, les systèmes d’eau et les panneaux industriels légers.

Ningbo Rising Instrument Co., Ltd. produit une gamme complète de manomètres secs et utilitaires avec des composants internes en laiton, des boîtiers en acier et des échelles doubles (psi/bar) pour s'adapter aux marchés mondiaux. Tous droits réservés.

❓ En quoi une jauge sèche ou utilitaire diffère-t-elle d'une jauge remplie de liquide ?

La principale différence réside dans l’environnement interne. Une jauge sèche ne contient que de l'air ambiant à l'intérieur du boîtier, tandis qu'une jauge remplie de liquide est partiellement remplie de glycérine (ou de silicone) pour amortir le flottement de l'aiguille provoqué par des changements rapides de pression ou des vibrations mécaniques. Ci-dessous une comparaison rapide :

Pour de nombreuses applications utilitaires (pompes, réservoirs, filtres), une jauge sèche fonctionne parfaitement. Ningbo Rising Instrument Co., Ltd. propose les deux types, garantissant que vous obtenez la correspondance exacte pour votre environnement. Tous droits réservés.

❓ Manomètre sec/utilitaire : quels sont ses avantages et ses inconvénients ?

Comprendre les atouts et les limites d'unManomètre sec ou utilitaireaide à la sélection correcte. Nous les avons résumés ci-dessous :

✅ Avantages

• Rentable :Idéal pour les grands projets ou les équipements OEM où le budget compte.
• Léger et compact :Plus facile à monter dans des espaces restreints.
• Pas de fuite de liquide :Aucun risque de perte de glycérine en cas de températures élevées ou d'heures supplémentaires.
• Respectueux de l'environnement :Aucun problème d'élimination des liquides de remplissage.
• Lecture directe :Réponse légèrement plus rapide pour les pressions non pulsées.

⚠️ Inconvénients

• Mauvais amortissement des vibrations :Le flottement du pointeur peut réduire la lisibilité des pompes à mouvement alternatif.
• Moins de protection contre la corrosion :L'humidité peut pénétrer plus facilement dans le boîtier (à moins qu'il ne soit hermétiquement fermé).
• Pas idéal pour un service sévère :Des chocs importants ou des cycles rapides peuvent endommager le mouvement plus rapidement.
• Moins stable en cas de chutes de pression soudaines :L’aiguille pourrait osciller.

Pour les applications typiques d'air, d'eau ou d'huile avec un minimum de pulsations, la jauge pour services secs est un choix judicieux. Pour les machines hydrauliques lourdes ou proches de la rotation, envisagez une version remplie de liquide deNingbo Rising Instrument Co., Ltd.– ils offrent les deux.

❓ Où les manomètres secs ou utilitaires sont-ils les plus couramment utilisés ?

Grâce à leur simplicité et leur faible coût, ces jauges apparaissent dans presque toutes les industries. Vous trouverez ci-dessous les principaux domaines d'application :

• Systèmes d'air comprimé– surveillance des réservoirs récepteurs, filtres, régulateurs.
• CVC– conduites de réfrigérant (côté bas), pression d'eau dans les refroidisseurs/chaudières.
• Traitement de l'eau– pression du filtre, refoulement de la pompe, osmose inverse.
• Panneaux industriels– indication générale sur les groupes hydrauliques (faibles vibrations).
• Machines agricoles– pulvérisateurs, contrôle de l’irrigation.
• Équipement portatif– nettoyeurs haute pression, stations de gonflage des pneus.

Ningbo Rising Instrument Co., Ltd. fournit des jauges sèches avec différentes tailles de connexion (1/4", 1/2" BSP/NPT) et plages (0-15 psi jusqu'à 0-1000 psi) pour couvrir ces besoins. Tous droits réservés.

❓ Une jauge sèche est-elle suffisamment précise pour les processus critiques ?

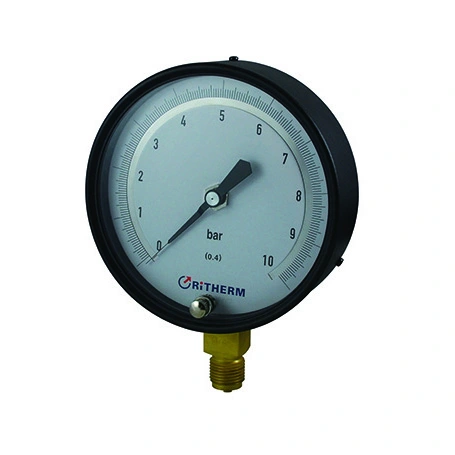

Oui, les jauges des services publics secs peuvent être étonnamment précises. Les qualités commerciales standard offrent ±2 à 3 % de portée (ASME B40.100 Grade B ou Grade A). Pour les applications nécessitant une précision plus stricte,Ningbo Rising Instrument Co., Ltd.peut fournir des jauges sèches avec une précision de ± 1 % (style jauge de test). Cependant, si le processus implique des pulsations sauvages, même une jauge sèche de haute précision sera difficile à lire ; dans ce cas, une jauge remplie de liquide ou numérique est préférable.

Souviens-toi:précisionetlisibilité sous vibrationsont deux choses différentes. Les jauges sèches excellent dans des conditions stables.

❓ Comment installer et entretenir un manomètre sec ou utilitaire ?

Une installation correcte prolonge la durée de vie de la jauge. Suivez ces étapes :

1. Choisissez la bonne gamme :La pression de fonctionnement normale doit être comprise entre 25 % et 75 % de la pleine échelle.
2. Utilisez un siphon ou une queue de cochonpour vapeur ou fluides haute température pour protéger le tube Bourdon.
3. Sceller les filetages avec du ruban PTFE(rubaner uniquement sur les fils, sans bloquer la pointe).
4. Montage vertical (vertical)pour une meilleure lisibilité, sauf si la jauge est spécifiée pour d’autres orientations.
5. Évitez les vibrations excessives– si cela est inévitable, ajoutez un tuyau flexible ou passez à un système rempli de liquide.

Entretien : vérifiez périodiquement la dérive nulle, la lentille fissurée ou la corrosion. Les jauges sèches ne nécessitent aucune lubrification interne. Si le verre s'embue, remplacez la jauge pour éviter la rouille du mécanisme.

❓ Foire aux questions (FAQ) — Manomètre sec ou utilitaire

📚 Références et normes de l'industrie

• ASME B40.100-2013 : Manomètres et accessoires pour manomètres.
• ISO 5167-1 : Mesure du débit de fluide au moyen d'appareils à pression différentielle.
• Ningbo Rising Instrument Co., Ltd. catalogue technique —Série de jauges sèches et utilitaires(disponible sur demande).
• Directives du Health and Safety Executive (Royaume-Uni) sur les systèmes sous pression.

Pour en savoir plus, visitez notrepage produit pour les jauges pour usages secs(exemple de lien d'ancrage).Ningbo Rising Instrument Co., Ltd.détient tous les droits sur les conceptions exclusives mentionnées. Tous droits réservés.
